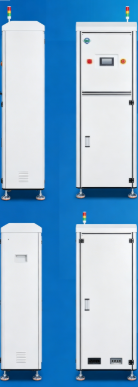

Máy vận chuyển PCB SMT có hiệu quả sản xuất cao và dung lượng lưu trữ lớn hỗ trợ các yêu cầu xử lý PCB phức tạp

1. Máy này đi kèm với bảng điều khiển cảm ứng người-máy HMI chuyên dụng. Người vận hành có thể chuyển đổi các chức năng làm việc một cách dễ dàng với giao diện trực quan rõ ràng, thân thiện với người dùng.
2. Được xây dựng dựa trên hệ thống điều khiển thông minh PLC, thiết bị được trang bị các biện pháp bảo vệ an toàn mạch điện nhiều lớp để mang lại hiệu suất vận hành ổn định, không có rủi ro.
3. Nó được cấu hình sẵn với 30 khe lưu trữ độc lập để giữ PCB tạm thời; số lượng vị trí tùy chỉnh được chấp nhận dựa trên yêu cầu của khách hàng.
4. Nhiều chế độ làm việc được tích hợp vào một thiết bị, bao gồm nhập trước xuất trước (FIFO), nhập trước xuất trước (FILO) và chế độ vận chuyển truyền qua trực tiếp.
5. Mô-đun định vị truyền động servo được sử dụng, mang lại khả năng định vị cực kỳ chính xác, nâng thẳng đứng nhanh chóng, mở rộng dung lượng lưu trữ và tăng năng suất tổng thể của dây chuyền.
6. Nó hỗ trợ các giao thức truyền tín hiệu SMEMA tiêu chuẩn để kết nối trơn tru với các máy sản xuất SMT khác.

• Kịch bản ứng dụng: Hoạt động như một trạm đệm PCB giữa các máy sản xuất SMT riêng biệt; tự động phân loại các PCB đủ tiêu chuẩn và bị lỗi sau khi kiểm tra AOI và lưu trữ chúng trong các thùng riêng được chỉ định.
• Số lượng lưu trữ PCB: Công suất tiêu chuẩn 30 bảng mạch, công suất tùy chỉnh theo yêu cầu.
• Tải trọng lượng PCB đơn tối đa: 1,5 kg mỗi bảng
• Thời lượng chu kỳ vận hành đơn: Khoảng 12 giây
• Tùy chọn khoảng cách lớp lưu trữ: 20mm hoặc 40mm; kích thước khoảng cách tùy chỉnh được hỗ trợ
• Công suất đầu vào & Công suất định mức: AC 220V một pha, công suất tiêu thụ tối đa 850VA
• Độ dày PCB được hỗ trợ tối thiểu: 0,6mm

Công ty TNHH Công nghệ Jingji Thâm Quyến chuyên thiết kế, sản xuất và kinh doanh thiết bị lưu trữ vật liệu công nghiệp, máy móc sản xuất tự động linh hoạt và các dụng cụ kiểm tra tự động khác. Chúng tôi cũng cung cấp đầy đủ các phụ kiện phụ trợ chống tĩnh điện.

Chúng tôi điều chỉnh các giải pháp xử lý vật liệu tích hợp tại nhà máy cho các nhà sản xuất để cắt giảm lãng phí tài nguyên không cần thiết trong suốt quy trình thu mua và chuỗi cung ứng của họ. Sứ mệnh cốt lõi của chúng tôi là cung cấp các dịch vụ một cửa toàn diện cho tất cả khách hàng, đáp ứng đầy đủ nhu cầu sản xuất riêng của họ, nâng cao tiêu chuẩn chất lượng sản phẩm và nâng cao sự hài lòng của khách hàng trong ngành hậu cần và lưu trữ tự động.

Vui lòng liên hệ với nhóm của chúng tôi bất cứ lúc nào nếu bạn có thắc mắc về kỹ thuật hoặc nhu cầu thiết bị tùy chỉnh, chúng tôi sẵn sàng hỗ trợ đầy đủ cho bạn.

• Điều khiển màn hình cảm ứng HMI trực quan để điều chỉnh chức năng dễ dàng
• Điều khiển PLC cộng với bảo vệ an toàn đa mạch để vận hành ổn định, an toàn
• 30 khe lưu trữ tạm thời tiêu chuẩn, dung lượng lưu trữ có thể tùy chỉnh
• Các chế độ tất cả trong một: FIFO, FILO, vận chuyển thẳng
• Định vị servo đảm bảo độ chính xác cao, tốc độ nâng nhanh, dung lượng lưu trữ lớn & thông lượng cao hơn
• Tuân thủ giao tiếp tiêu chuẩn SMEMA để tích hợp đường truyền dễ dàng

• Chức năng: Đệm PCB giữa các thiết bị SMT; Phân loại bảng OK/NG từ AOI vào các ngăn lưu trữ riêng
• Bộ nhớ tiêu chuẩn: 30 chiếc (có thể tùy chỉnh)
• Tải tối đa trên mỗi PCB: 1,5kg
• Thời gian chu kỳ: ~ 12 giây
• Khoảng cách lưu trữ: 20/40mm (có thể tùy chỉnh)
• Nguồn điện: AC220V một pha, tối đa 850VA
• Độ dày PCB tối thiểu: 0,6mm

CHT350: PCB 80*50~510*350mm, Trọng lượng 245kg, Kích thước 600*950*1860mm

CHT-460: PCB 80*50~510*460mm, Trọng lượng 265kg, Kích thước 600*1060*1860mm

Công ty TNHH Công nghệ Jingji Thâm Quyến là nhà sản xuất chuyên nghiệp tập trung vào các thiết bị lưu trữ tự động, thiết bị sản xuất linh hoạt và dụng cụ thử nghiệm, bên cạnh việc bán các thiết bị ngoại vi chống tĩnh điện.

Chúng tôi thiết kế các giải pháp hậu cần tùy chỉnh để giúp các nhà máy giảm thiểu tình trạng thất thoát tài nguyên trong chuỗi cung ứng. Chúng tôi cố gắng cung cấp các dịch vụ hoàn chỉnh, đáp ứng các yêu cầu sản xuất được cá nhân hóa, nâng cấp chất lượng sản phẩm và tối đa hóa sự hài lòng của khách hàng trong lĩnh vực kho bãi và hậu cần tự động hóa.

Hãy liên hệ với chúng tôi bất cứ lúc nào nếu có bất kỳ câu hỏi hoặc nhu cầu tùy chỉnh nào.
