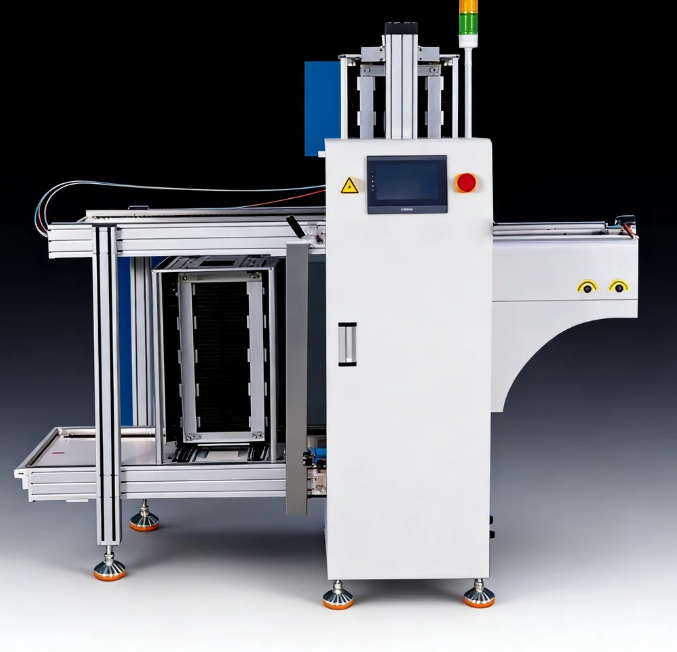

Điều chỉnh bằng tay Điều chỉnh chiều rộng SMT PCB conveyor tương thích với PCB Độ dày 0,4 đến 5 mm SMT PCB chuyển thiết bị

Mô tả sản phẩm:

The SMT PCB Conveyor is an essential piece of equipment designed specifically for the efficient and reliable transportation of printed circuit boards (PCBs) within Surface Mount Technology (SMT) production linesĐược thiết kế để đáp ứng các yêu cầu đòi hỏi của sản xuất điện tử hiện đại, máy vận chuyển này đảm bảo chuyển động trơn tru và ổn định của PCB,tạo điều kiện tích hợp liền mạch với các máy móc quan trọng khác như Máy tải chân không, Thang tạp chí, Máy tải tạp chí, và Trạm kết nối.

Một trong những tính năng nổi bật của máy vận chuyển PCB SMT này là chiều dài có thể điều chỉnh, thường dao động từ 1000 đến 3000 mm.Sự linh hoạt này cho phép các nhà sản xuất tùy chỉnh máy vận chuyển để phù hợp với bố trí và quy trình làm việc cụ thể của dây chuyền sản xuất SMT của họ, tối ưu hóa việc sử dụng không gian và cải thiện hiệu quả tổng thể. cho dù bạn cần một máy vận chuyển nhỏ gọn cho một thiết lập sản xuất nhỏ hơn hoặc một máy vận chuyển mở rộng cho một dây chuyền lắp ráp phức tạp hơn,sản phẩm này có thể được thiết kế để đáp ứng các yêu cầu chính xác của bạn.

Tính ổn định trong quá trình vận chuyển là rất quan trọng để ngăn ngừa thiệt hại cho các PCB nhạy cảm và duy trì độ chính xác sản xuất.Sự cải tiến thiết kế này cải thiện đáng kể sự ổn định của dây chuyền vận chuyển, làm giảm nguy cơ sai đường hoặc trượt trong quá trình vận hành.

Phương pháp điều chỉnh chiều rộng của máy vận chuyển PCB SMT là thủ công, cung cấp cho các nhà khai thác điều khiển trực tiếp chiều rộng của máy vận chuyển để chứa các kích thước PCB khác nhau.Tính năng điều chỉnh thủ công này là trực quan và cho phép thay đổi nhanh chóng, đặc biệt hữu ích khi chuyển đổi giữa các mô hình PCB khác nhau hoặc sản xuất.máy vận chuyển đảm bảo PCB được giữ vững trong suốt quá trình vận chuyển, ngăn chặn tắc nghẽn hoặc mất vị trí.

Tiêu thụ điện là một cân nhắc quan trọng trong thiết bị công nghiệp, và máy vận chuyển PCB SMT được thiết kế để hoạt động hiệu quả với công suất tối đa 100W.Nhu cầu năng lượng thấp này không chỉ làm giảm chi phí hoạt động mà còn góp phần vào quy trình sản xuất thân thiện với môi trường hơnMặc dù tiêu thụ năng lượng khiêm tốn, máy vận chuyển cung cấp hiệu suất đáng tin cậy, hỗ trợ hoạt động liên tục trong môi trường sản xuất SMT có nhu cầu cao.

Tích hợp với các thành phần sản xuất SMT khác là một lợi thế chính khác của máy vận chuyển này.chịu trách nhiệm chọn và đặt PCB trên băng chuyền với độ chính xác và cẩn thậnNgoài ra, nó bổ sung cho các kệ tạp chí và người tải tạp chí tổ chức và cung cấp PCB theo lô, hợp lý hóa quá trình cho ăn.Conveyor cũng kết nối hiệu quả với các trạm kết nối, đảm bảo chuyển giao phối hợp giữa các giai đoạn khác nhau của dây chuyền lắp ráp để duy trì quy trình công việc tối ưu.

Nhìn chung, máy vận chuyển PCB SMT là một giải pháp linh hoạt và mạnh mẽ giúp tăng hiệu quả và độ tin cậy của các dây chuyền sản xuất SMT.Thiết kế xe đạp mở rộng để vận chuyển ổn định, điều chỉnh chiều rộng bằng tay và tiêu thụ điện năng thấp làm cho nó trở thành sự lựa chọn lý tưởng cho các nhà sản xuất tìm cách tối ưu hóa việc xử lý PCB.Bằng cách tạo điều kiện vận chuyển trơn tru và tích hợp liền mạch với Máy tải chân không, Cổ tạp chí, Máy tải tạp chí và Trạm kết nối, máy vận chuyển này đóng một vai trò quan trọng trong việc đạt được lắp ráp SMT chất lượng cao và hiệu suất cao.

Đặc điểm:

• Tên sản phẩm: SMT PCB conveyor
• Giao diện người dùng: HMI màn hình cảm ứng để dễ dàng vận hành
• Sử dụng: Được thiết kế đặc biệt cho xử lý PCB SMT
• Cung cấp không khí: 4-6 Kgf / cm2 đảm bảo hiệu suất khí nén ổn định
• Loại truyền tải: 10mm đồng bộ ổ dây chuyền bánh xe để di chuyển trơn tru và chính xác
• Chiều dài vận chuyển: Có thể điều chỉnh, thường dao động từ 1000 đến 3000 mm để phù hợp với các nhu cầu sản xuất khác nhau
• Hệ thống quản lý dán hàn tích hợp để tăng độ chính xác ứng dụng dán hàn
• Chức năng như cả hai máy vận chuyển và trạm kết nối để tích hợp luồng công việc liền mạch
• Hỗ trợ hệ thống quản lý đệm hàn hiệu quả để cải thiện chất lượng sản xuất

Các thông số kỹ thuật:

Ứng dụng:

Máy vận chuyển PCB Kutede SMT, số mô hình KTD-010, có nguồn gốc từ ShenZhen Trung Quốc,là một phần hiệu quả cao của vật liệu xử lý thiết bị tự động hóa được thiết kế đặc biệt cho ngành công nghiệp sản xuất điện tửHệ thống điều khiển PLC tiên tiến của nó với giao diện màn hình cảm ứng thân thiện với người dùng đảm bảo hoạt động chính xác và đáng tin cậy, làm cho nó trở thành giải pháp lý tưởng cho các dây chuyền sản xuất hiện đại.

Máy vận chuyển này được thiết kế để xử lý kích thước PCB từ 80 * 50mm đến 300 * 120mm, chứa nhiều loại bảng mạch in.Cấu trúc đường ray đơn được tối ưu hóa để vận chuyển trơn tru và ổn định, có một con lề mở rộng 4mm đảm bảo vận chuyển nhất quán mà không trượt hoặc sai. Ngoài ra, máy vận chuyển hỗ trợ độ dày PCB từ 0,4mm đến 5mm,cung cấp tính linh hoạt cho các yêu cầu sản xuất khác nhau.

Trong ứng dụng thực tế, Kutede KTD-010 xuất sắc như một trạm vận chuyển / kết nối trong các dây chuyền lắp ráp SMT,tạo điều kiện chuyển PCB liền mạch giữa các trạm xử lý khác nhau như in mạ hànThiết kế mạnh mẽ và điều khiển chính xác làm cho nó trở thành một phần không thể thiếu của thiết bị xử lý PCB,cải thiện hiệu quả quy trình làm việc và giảm các lỗi xử lý bằng tay.

Hệ thống vận chuyển này đặc biệt hữu ích trong các kịch bản mà thông lượng cao và chất lượng nhất quán là rất quan trọng, chẳng hạn như sản xuất hàng loạt các thiết bị điện tử tiêu dùng, điện tử ô tô,thiết bị viễn thôngKhả năng tự động hóa của nó giúp giảm chi phí lao động và tăng tốc độ sản xuất trong khi duy trì tính toàn vẹn của sản phẩm.

Hơn nữa, Kutede SMT PCB Conveyor có thể được tích hợp vào các dây chuyền lắp ráp tự động lớn hơn, phục vụ như một thành phần chính trong thiết lập thiết bị tự động hóa xử lý vật liệu.Khả năng thích nghi với các kích thước và độ dày PCB khác nhau, kết hợp với cơ chế vận chuyển ổn định, đảm bảo hiệu suất đáng tin cậy trong các môi trường sản xuất khác nhau.

Nhìn chung, mô hình KTD-010 của Kutede là một giải pháp vận chuyển / trạm kết nối thiết yếu cho các nhà sản xuất điện tử tìm cách tối ưu hóa quy trình xử lý PCB, cải thiện hiệu quả sản xuất,và duy trì các tiêu chuẩn chất lượng cao trong các hoạt động lắp ráp SMT của họ.

Tùy chỉnh:

Kutede SMT PCB Conveyor, mô hình KTD-010, được thiết kế với các tính năng tùy chỉnh để hoàn toàn phù hợp với nhu cầu dây chuyền sản xuất của bạn.máy vận chuyển này cung cấp một chiều rộng máy vận chuyển có thể điều chỉnh thường dao động từ 50 đến 350 mm, đảm bảo khả năng tương thích với các kích thước PCB khác nhau. Chiều dài băng chuyền cũng có thể điều chỉnh, thường từ 1000 đến 3000 mm, cho phép tích hợp linh hoạt vào các hệ thống hiện có.

Được cung cấp năng lượng tối đa 100W, KTD-010 đảm bảo hoạt động hiệu quả và ổn định.giảm thiểu nguy cơ sai đường hoặc hư hại trong quá trình vận chuyển. Chiều dài đường dây tiêu chuẩn là 300mm, được thiết kế để tối ưu hóa dòng chảy và xử lý của bảng mạch của bạn.

Ngoài máy vận chuyển, Kutede cung cấp dịch vụ tùy chỉnh sản phẩm bao gồm tích hợp với hệ thống Loader chân không để đặt PCB an toàn,Các tùy chọn magazine rack hoặc magazine loader cho việc cung cấp các thành phần có tổ chức, và các giải pháp Buffer Conveyor để quản lý quy trình làm việc và ngăn chặn nút thắt.
