Đường nối PCB tự động hai bên.

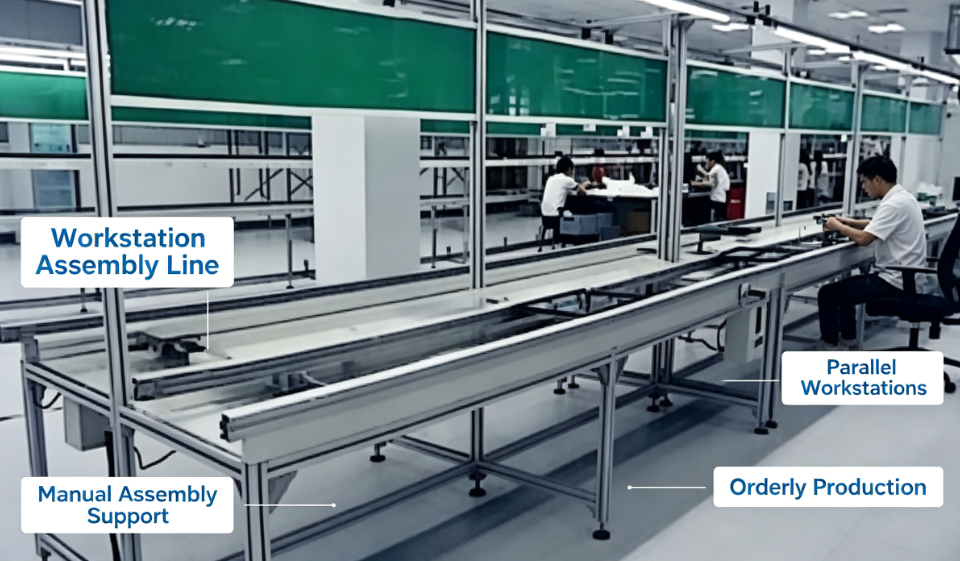

Đường dây cắm tự động song phương JP-DIP800-B được thiết kế đặc biệt để lắp ráp linh kiện xuyên lỗ DIP trong xưởng sản xuất điện tử. Băng tải làm việc hai mặt này sử dụng khung hợp kim nhôm và hệ thống truyền đai chống tĩnh điện, cho phép người vận hành làm việc đồng thời trên cả hai mặt của dây chuyền đối với công việc cắm điện trở PCB, tụ điện, đầu nối và các bộ phận xuyên lỗ khác. Nó có thể kết nối liền mạch với dây chuyền sản xuất SMT, máy hàn sóng, bộ nạp và dỡ PCB để tạo thành một quy trình sản xuất lắp ráp DIP hoàn chỉnh. Áp dụng rộng rãi cho điện tử tiêu dùng, thiết bị gia dụng, bảng cung cấp điện, điện tử ô tô, xưởng lắp ráp bảng mạch điều khiển.

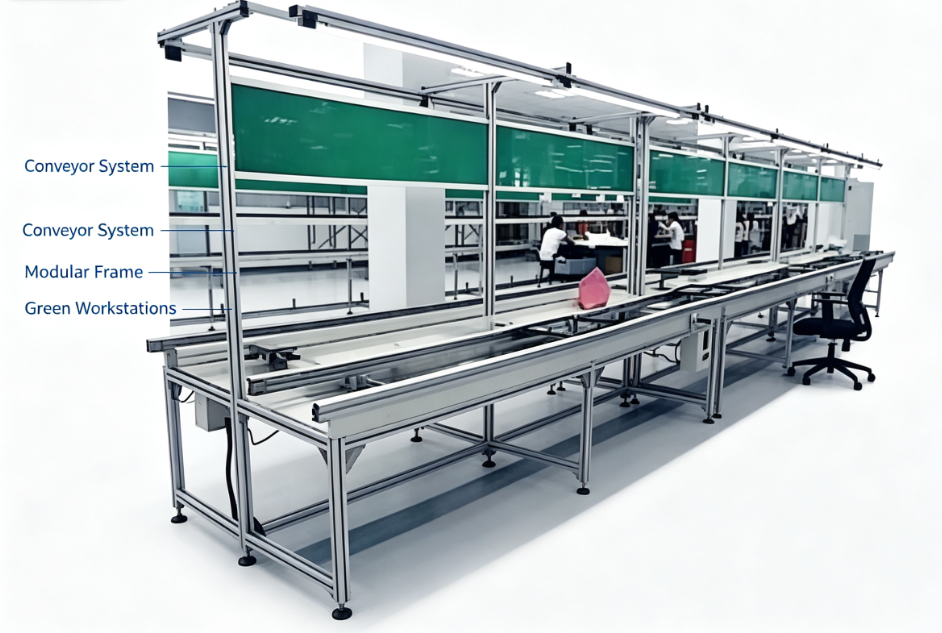

Cấu trúc & Vật liệu chính

1. Khung: Khung định hình nhôm công nghiệp 6063-T5 cường độ cao, xử lý bề mặt anodized, chống ăn mòn, kết cấu chắc chắn, lắp ráp và tháo gỡ dễ dàng. Chân đế có thể điều chỉnh để san bằng theo chiều ngang, thích ứng với sàn nhà xưởng không bằng phẳng.
2. Băng tải: Đai PVC xanh chống tĩnh điện nhập khẩu, điện trở bề mặt 10⁶~10⁹Ω, loại bỏ tĩnh điện hiệu quả để bảo vệ các linh kiện PCB điện tử nhạy cảm khỏi hư hỏng ESD. Chống mài mòn, tiếng ồn thấp, tuổi thọ dài.
3. Đường ray dẫn hướng: Khe dẫn hướng PCB bằng hợp kim nhôm tùy chỉnh, có thể điều chỉnh độ rộng, hỗ trợ các kích cỡ bo mạch PCB khác nhau. Thiết kế tấm chống rơi ngăn bảng mạch rơi trong quá trình truyền.
4. Hệ thống điện & truyền động: Động cơ biến tốc một pha 220V, điều chỉnh tốc độ vô cấp từ 0,1~5 m/phút. Truyền xích ổn định, ma sát thấp, không gây ô nhiễm dầu cho bo mạch PCB.
5. Phụ kiện máy trạm: Được trang bị bảng làm việc chống tĩnh điện màu xanh lá cây, hệ thống chiếu sáng treo phía trên, giá ổ cắm điện, giá lưu trữ linh kiện, rãnh quản lý dây. Mỗi trạm dành riêng cổng nối đất ESD.

Tính năng cốt lõi

Thông số kỹ thuật

Công nghiệp ứng dụng

Bảng mạch thiết bị gia dụng, bộ nguồn chuyển mạch, bảng điều khiển LED, bảng điều khiển điện tử ô tô, bộ điều khiển công nghiệp PCB, bảng mạch điện tử y tế, bo mạch chủ thiết bị an ninh và sản xuất lắp ráp xuyên lỗ DIP khác.

Dịch vụ tùy chỉnh

Chúng tôi hỗ trợ tùy chỉnh phi tiêu chuẩn đầy đủ. Đội ngũ kỹ thuật của chúng tôi có thể thực hiện bản vẽ bố trí, mô phỏng 3D theo quy mô xưởng, kích thước PCB, yêu cầu năng lực sản xuất của bạn. Chúng tôi cung cấp hướng dẫn lắp đặt tại chỗ, đào tạo vận hành và dịch vụ bảo trì sau bán hàng.
