Thông tin chi tiết sản phẩm:
|
|
| Nguồn gốc: | Thâm Quyến, Trung Quốc |
|---|---|
| Hàng hiệu: | Kutede |
| Chứng nhận: | ISO |
| Số mô hình: | CHT-CVP-600LD |
|
Thanh toán:
|
|
| Số lượng đặt hàng tối thiểu: | 1 bộ |
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Thùng/Túi dệt/Vỏ gỗ/Pallet |
| Thời gian giao hàng: | 15-25 ngày làm việc sau khi nhận được tiền đặt cọc (Tình hình thực tế tùy theo số lượng) |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 500 bộ mỗi tháng |
|
Thông tin chi tiết |
|||
| Vật liệu chính: | Tấm kim loại dày + khung profile nhôm, lưỡi đẩy bằng thép titan, băng tải PU chống tĩnh điện | Có th | dây đai chống tĩnh: | Băng tải chống tĩnh điện ESD, độ bền bề mặt 10^6~10^9Ω | Có thể tùy chỉnh |
|---|---|---|---|
| Độ dày PCB áp dụng: | 0,6mm–4,0mm | Có thể tùy chỉnh | Chế độ làm việc: | Chế độ kép thẳng/rơi tấm | Có thể tùy chỉnh |
| Giao thức truyền thông: | Tín hiệu SMEMA tiêu chuẩn | Có thể tùy chỉnh | Nguồn điện: | 220V AC 1 pha | Có thể tùy chỉnh |
| Phạm vi kích thước PCB: | 80×50 ~ 510×460mm | Có thể tùy chỉnh | ||
| Làm nổi bật: | SMEMA Signal PCB Loader Unloader,0.6-4.0mm Khay nạp/xả bo mạch trần,Bảo vệ bằng dây đai ESD 10^6-10^9 Ohm |
||
Mô tả sản phẩm

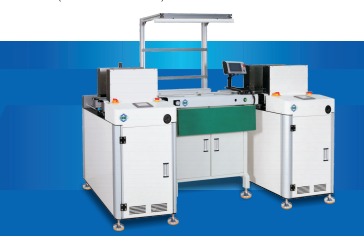

Bộ nạp và dỡ bảng mạch trần tự động CHT-CVP-600LD, còn được gọi là Máy xếp dỡ PCB, là thiết bị tự động hóa thiết yếu được kết hợp với dây chuyền sản xuất SMT. Nó thực hiện việc nạp và nhận bảng mạch trần tự động, thay thế đáng kể việc cấp và thu bảng mạch thủ công, giảm chi phí nhân công và nguy cơ ô nhiễm do trầy xước PCB.
Máy áp dụng hệ thống điều khiển tự động PLC với bảng điều khiển nút bấm thương hiệu Fuji, vận hành đơn giản và logic chương trình ổn định. Thân máy sử dụng cấu trúc khung kim loại tấm dày, chắc chắn và bền bỉ, chống sốc tốt, tuổi thọ cao khi chạy liên tục 24 giờ trong xưởng. Hai chế độ làm việc tùy chọn: chế độ xuyên suốt và chế độ thả bảng, người dùng có thể chuyển đổi tự do theo công nghệ sản xuất và loại PCB khác nhau.
Lưỡi đẩy bảng được làm bằng vật liệu thép titan, có độ đàn hồi cao, khó biến dạng, có thể tách nhẹ nhàng các bảng mạch trần xếp chồng lên nhau mà không làm hỏng lá đồng và bề mặt của PCB. Nó hỗ trợ giao tiếp tín hiệu SMEMA tiêu chuẩn, có thể kết nối liền mạch với máy in màn hình, máy gắn SMT, máy kiểm tra AOI và các thiết bị SMT thượng nguồn & hạ nguồn khác, thực hiện liên kết hoàn toàn tự động của toàn bộ dây chuyền sản xuất.
Máy được trang bị băng tải chống tĩnh điện, tản điện tĩnh sinh ra trong quá trình truyền PCB một cách hiệu quả, tránh hư hỏng tĩnh điện cho bảng mạch, phù hợp với xử lý bảng mạch điện tử nhạy cảm.
Nó được sử dụng rộng rãi trong việc nạp và thu bảng mạch trần PCB trong các xưởng lắp ráp SMT điện tử tiêu dùng, điện tử ô tô, mô-đun truyền thông, bảng nguồn. Hỗ trợ sửa đổi tùy chỉnh về kích thước máy, cấp độ chống tĩnh điện, cấu hình cảm biến, cấu trúc bảo vệ an toàn, chiều dài băng tải và nâng cấp chức năng.
Các bộ phận nạp và dỡ được kết hợp với phạm vi kích thước PCB của bạn, thông số kỹ thuật của băng đạn và điểm kết nối SMEMA, và chúng tôi cung cấp bản vẽ miễn phí hiển thị chiều cao kết nối và giao diện tín hiệu với các máy SMT liền kề. Các bộ phận được lắp ráp sẵn và được vận hành bằng cách kết nối nguồn điện và cáp SMEMA.
Băng tải động cơ giảm tốc có điều khiển biến tần cung cấp khả năng truyền băng tải tốc độ biến đổi cho các bảng từ 0,6 đến 4,0mm, với công suất động cơ truyền động được đặt cho trọng lượng băng đạn. Chế độ thả bảng và chế độ xuyên suốt chạy theo chu kỳ băng tải đồng bộ với dây chuyền.
Vận hành thiết bị là băng tải tiếng ồn thấp, với động cơ tiết kiệm năng lượng cho mức tiêu thụ điện năng thấp trong các ca làm việc. Thiết kế băng tải dễ bảo trì bao gồm điều chỉnh độ căng băng tải, thay thế băng tải nhanh chóng và sẵn có phụ tùng thay thế cho băng tải, cảm biến và lưỡi đẩy.
Máy được sản xuất theo hệ thống chất lượng ISO với giao diện tín hiệu SMEMA tiêu chuẩn, và các tờ khai điện cùng dữ liệu băng ESD được cung cấp để kiểm toán và thông quan. Bảo hành 12 tháng bao gồm khung, truyền động, cảm biến và bảng điều khiển.
Số lượng đặt hàng tối thiểu 1 bộ, có sẵn tùy chỉnh một bộ và thương hiệu dây chuyền băng tải OEM. Thời gian giao hàng 15-20 ngày với năng lực sản xuất 500 bộ mỗi tháng, cung cấp dây chuyền lắp ráp thời gian giao hàng ngắn theo yêu cầu. Đóng gói thùng gỗ xuất khẩu và xếp container từ dây chuyền sản xuất của chúng tôi.
Được sử dụng ở lối vào và lối ra của dây chuyền lắp ráp điện tử, trước và sau máy in dây chuyền sản xuất bán dẫn, và trong các ô SMT cấp cho khu vực kiểm tra dây chuyền sản xuất pin.
Phía vận hành được bố trí các thanh dây chuyền lắp ráp đèn LED, dải ổ cắm điện và giá đỡ thùng chứa phụ tùng cho băng đạn, cộng với trạm làm việc quạt làm mát tùy chọn. Chiều cao làm việc được đặt để phù hợp với băng tải liền kề cho giao diện dây chuyền lắp ráp công thái học, sử dụng chân băng tải có thể điều chỉnh chiều cao.
Các khu vực nâng băng đạn và đẩy được bảo vệ bằng các tấm chắn băng tải an toàn và nắp bảo vệ điểm kẹp, cộng với thiết kế băng tải bán kín trên băng tải, với các nút dừng khẩn cấp trên bảng điều khiển phía trước. Cáp giao diện SMEMA kết nối thiết bị với các máy thượng nguồn và hạ nguồn, và có sẵn ghi chú tích hợp ASRS.
